Снятие и установка брызговиков колес и подкрылков Chery Tiggo
Рис. 11.1. Расположение фиксаторов крепления грязезащитного щитка арки переднего колеса
В арках передних и задних колес установлены пластмассовые подкрылки, защищающие кузов от абразивного воздействия песка и камней, отбрасываемых колесами. Брызговики, установленные за передними колесами, защищают пороги кузова. Задние брызговики защищают автомобили, которые едут следом, от повреждения вылетающими из-под задних колес камнями.
Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 8».
Примечания.
Работа показана для брызговиков и подкрылков с левой стороны автомобиля. Правые брызговики и подкрылки снимают и устанавливают аналогично.
Перед снятием брызговиков и подкрылков для удобства работы предварительно снимите соответствующее колесо.
Для снятия заднего брызговика переднего колеса выполните следующие операции.
1. Выверните четыре передних винта…
2….и один задний винт крепления брызговика к переднему крылу.
3. Снимите брызговик.
4. Установите брызговик переднего колеса в порядке, обратном снятию.
Для снятия переднего подкрылка выполните следующие операции.
1. Снимите брызговик переднего колеса.
2. Выверните два винта верхнего…
3….и один винт заднего крепления подкрылка к переднему крылу.
4. Выверните винт крепления подкрылка к стенке арки переднего колеса…
5….и болт крепления держателя жгута проводов датчика ABS.
7. Выверните болт, отверните две гайки крепления и снимите передний брызговик переднего колеса.
8. Выверните винты и извлеките фиксаторы крепления (рис. 11.1) грязезащитного щитка арки переднего колеса.
9. Снимите щиток.
10. Установите детали в порядке, обратном снятию.
Для снятия брызговика заднего колеса выполните следующие операции.
1. Выверните два винта крепления брызговика к заднему бамперу и к стенке арки заднего колеса…
2….один нижний винт крепления к заднему бамперу…
3….и снимите брызговик.
4. Установите брызговик заднего колеса в порядке, обратном снятию.
Для снятия заднего подкрылка выполните следующие операции.
1. Снимите брызговик заднего колеса (см. выше в данном подразделе).
3….и винт крепления подкрылка к стенке арки заднего колеса.
4. Снимите подкрылок.
5. Установите задний подкрылок в порядке, обратном снятию.
Chery Tiggo 5 (T21) 2.0 AT Шоколадка › Бортжурнал › Установка передних подкрылков Novline, часть 1.
Приветствую всех заглянувших в мой бортжурнал!
Сегодня расскажу, как ставил передние подкрылки фирмы Novline на Chery Tiggo 5. Про установку задних подкрылков я писал здесь. Наконец дошла очередь и до передних. Постараюсь описать процесс установки максимально подробно, поэтому разбил запись на две части, это первая часть.
Заводские подкрылки на Tiggo 5 совсем узенькие, и даже пропускают грязь в моторный отсек (см. здесь).

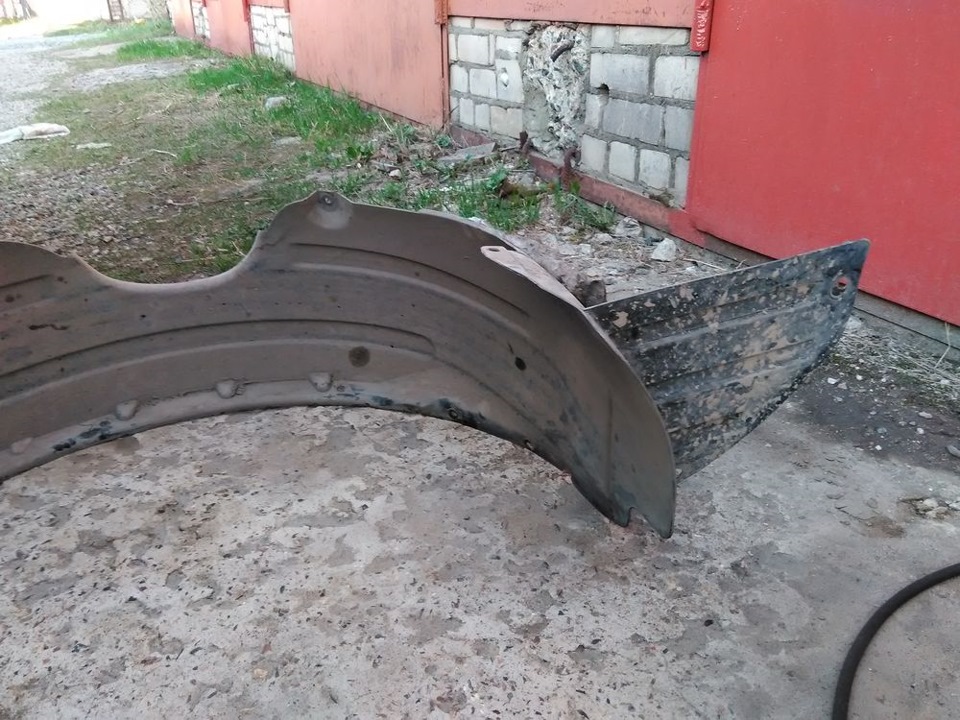

Поэтому решил заменить их на альтернативные, производства фирмы Novline. На фото ниже видно, что они имеют значительно большую площадь по сравнению с заводскими.
Но и новые подкрылки оказались не лишены недостатков. Так, на подкрылках Novline отсутствуют нижние лепестки, прикрывающие от грязи углы бампера и все, что за ними находится (ПТФ, бачок омывателя и др.).

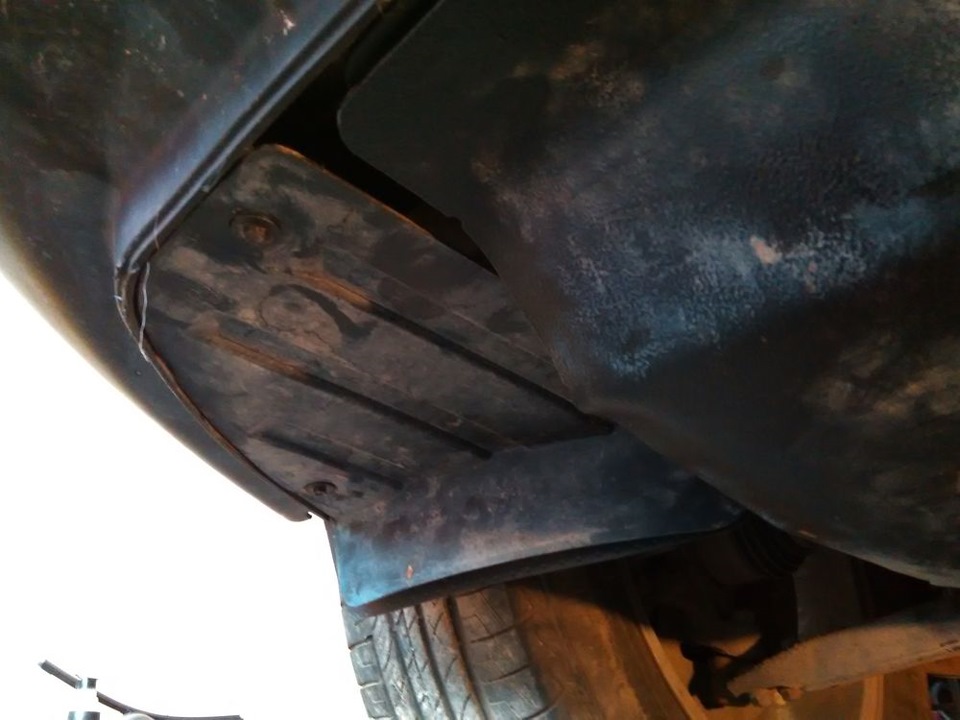

Кто уже ставил альтернативные подкрылки, обычно обрезали нижнюю часть штатного подкрылка с лепестком и закрепляли на новом подкрылке. Я поступил иначе, просто поставил новые подкрылки поверх заводских. Забегая вперед, скажу, что бутерброд из двух подкрылков разместился в арке колеса отлично, ничего подгонять или переделывать не пришлось.
Итак, перейдем к описанию процесса установки. Я начал с правой стороны.
Заводской подкрылок ставим первым, новый ставим поверх него. Сначала закрепляем заводской подкрылок пистонами с внутренней стороны крыла, т.к. на подкрылках Novline в этих точках крепеж не предусмотрен. Если не ошибаюсь, этих точек три.

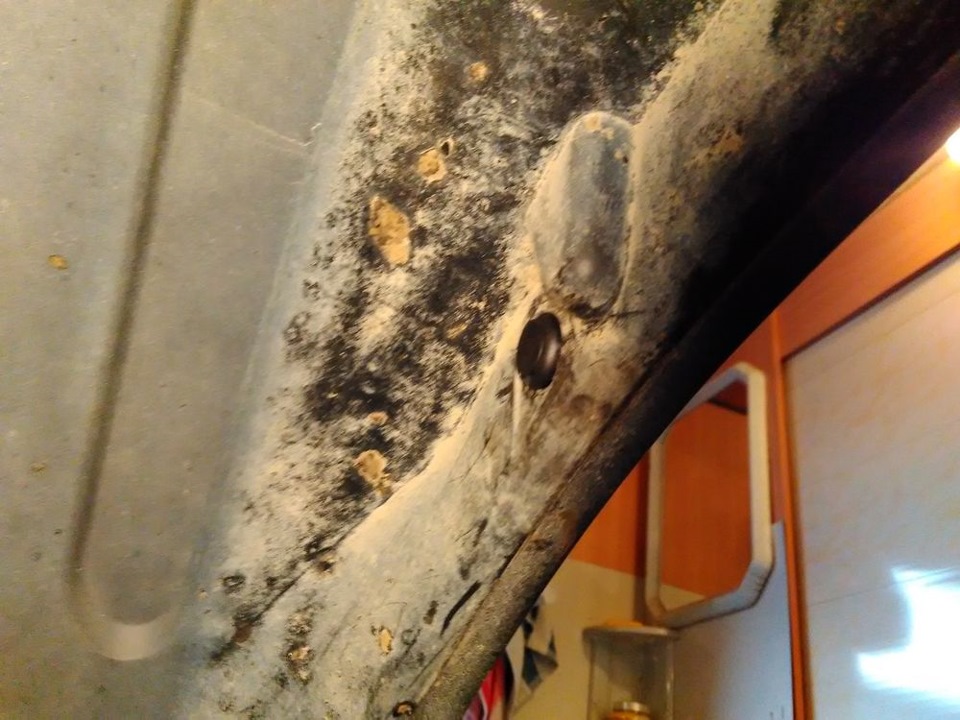

Затем заводим в арку второй подкрылок и совмещаем крепежные отверстия в обоих подкрылках. Так как точность изготовления новых подкрылков достаточно высокая, совпадение отверстий с заводским подкрылком практически идеальное, пришлось лишь в одном месте немного расширить отверстие под пистон и еще в одном месте чуть подрезать край подкрылка острым ножом, для более точного сопряжения с бампером, но это совсем мелочи. Сверлить ничего не требуется, подкрылки ставятся в штатные точки крепления.
Закрепляем одновременно два подкрылка идущими в комплекте пистонами. Они достаточно длинные, поэтому двойная толщина подкрылков им не помеха.
