Установка птф в бампер акцента

Hyundai Accent › Logbook › Установка передних ПТФ

Давно хотел поставить ПТФ. Вообще не понимаю, почему их зажали и не ставили на заводе, хотя, считаю, что весчь обязательная.

Были закуплены:
93740 25000 — кнопка ПТФ
92202 25300 — правая ПТФ
92201 25300 — левая ПТФ
38.3787-10 — реле ПТФ

Все, кроме реле, оригинальное. Реле было заказано вместе с плафоном на сайте 12V.ru

В установке была оказана огромная помощь AutoSoul, за что ему большое спасибо!

Реле было установлено на свое законное место.

Согласно следующей распиновке кнопки, братом были припаяны провода к кнопке (спасибо ему за помощь =) ) И кнопка была подключена в штатную проводку автомобиля.

Нам необходимо подключить 4 провода к кнопке задних ПТФ, и один длинный к желтой колодке в районе бардачка водителя.

1 — к колодке задних ПТФ
2 — к колодке задних ПТФ (нужен для подсветки кнопки)
3 — к колодке задних ПТФ
4 — к желтой колодке за бардачком
5 — к колодке задних ПТФ (нужен для подсветки кнопки)
6 — к колодке задних птф (при нашей схеме подключения его можно не подключать, т.к. ПТФ всеравно не будут гореть при выключенном зажигании)

При такой схеме туманки будут работать независимо от ближнего и габаритов и только при включенном зажигании. Не смотря на на эту распиновку, которая массово присутсвует в бортовиках многих людей, советую при подключении всеравно прозванивать все контакты, чтобы не накосячить.

Далее мы добрались до бампера.

Были вырезаны дырки для передних ПТФ с помощью сапожного ножа. Некоторые пишут, что вырезали дырки концелярским ножом. Наш вердикит — это не возможно, т.к. даже сапожным ножом пришлось всем телом прикладываться к ножу, чтобы он прорезал пластик. Далее, грани отверстия были обработаны напильником.

Далее, чтобы прикрутить сами ПТФ есть 2 варианта.
1. Это снять передний бампер и прикрутить их.
2. Снять только передние фары и прикрутить ПТФ на ощупь.

Мы выбрали второй вариант.

При снятии передних фар, пришлось снять верхнее крепление бампера. Он сверху держится на 2-х пистонах. Предвидя эти операции, я заказал 40 (с запасом) новых пистонов крепления для бамперов, подкрылков и т.д. — 86590-28000, т.к. они очень хорошо ломаются. Потом обратно прицепил на новые.

ПТФ прикручиваются на саморезы, длиной, не более 10 мм.

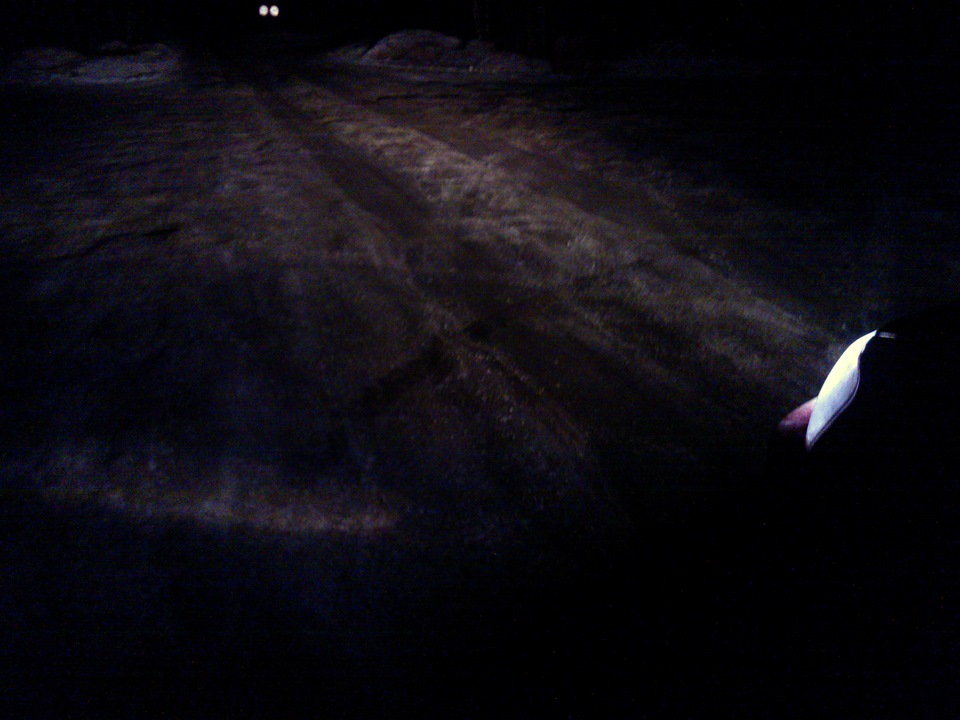

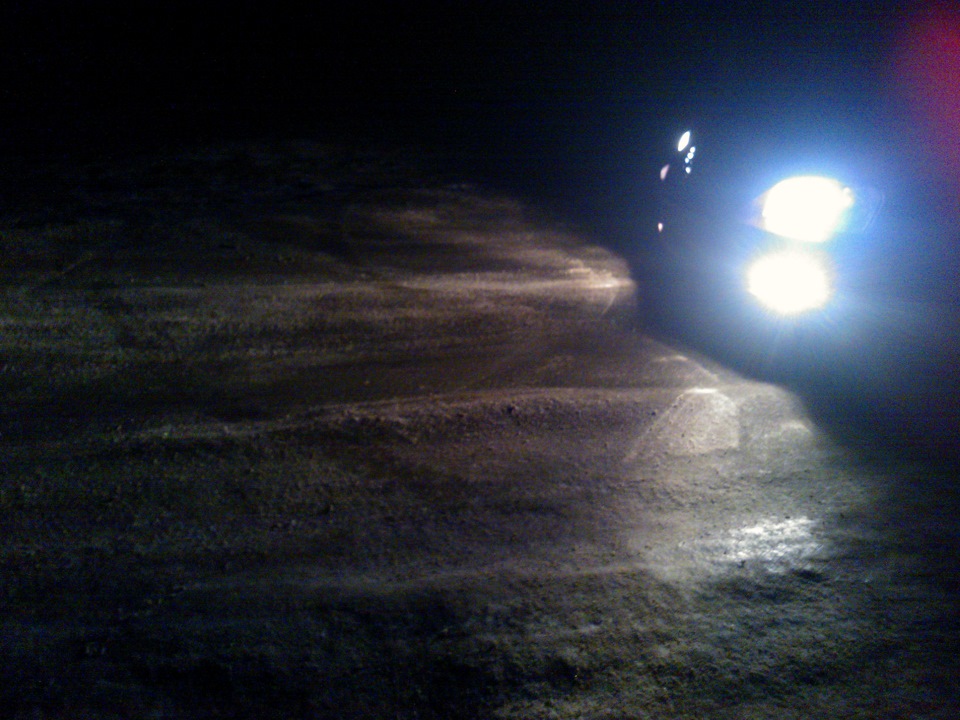

Фото сделаны с телефона, поэтому качество не очень, но смысл, думаю, понятен.

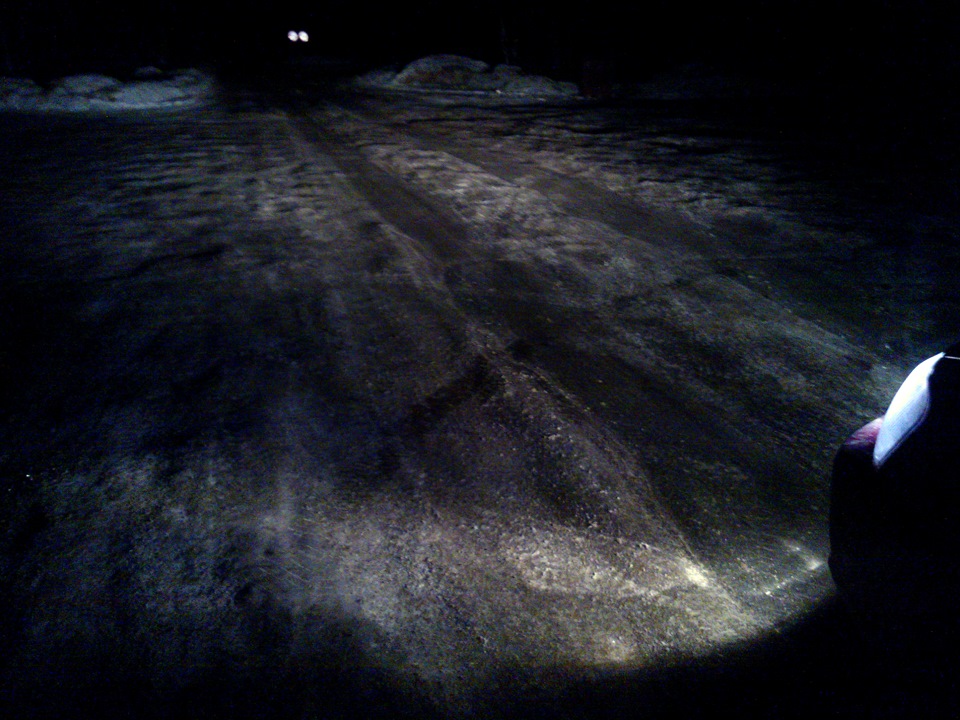

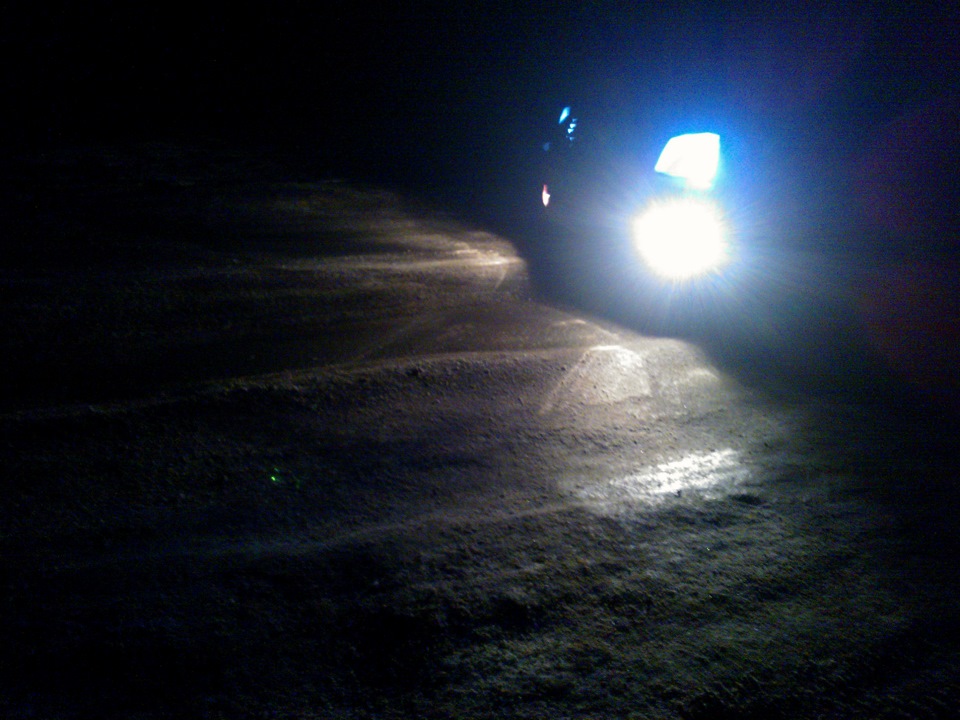

Света стало побольше. Освещение дороги теперь шире и вблизи автомобиля дорогу видно лучше. Теперь надо еще отполировать головную оптику и все должно стать гуд.

источник

Hyundai Accent › Бортжурнал › Установка ПТФ

Летом когда работал, часто проходил мимо машины, и один раз я подумал, а что если поставить противотуманки. Ведь ПТФ придают более грозный вид машине, да и не так пусто смотрится.
Думал думал, и решил. Поеду куплю и поставлю.
Поехал на алмаз, в оптовый день, и начал шарится там. Купил не оригинальные за 1400. Но многие их хвалят, производство ростов-батайск (не китай).
Купил птф, реле, термоусатку с расчетом на АЗ, кнопку оригинальную и пару маленьких клемм «пап».

Краткое описание подключения:

С проводкой еле разобрался, свет светом, а с проводами лучше работать днем, так как я работал ночью, пару проводов перепутал)))

Для установки самих фар мне понадобилось снять бампер полностью.

Так как у меня основные фары тонированны, я решил не отходить от них. и во круг туманок тоже прокрасил черным цветом. Чтоб хоть как то были походи друг на друга.

В результате получаем то что хотели. Ну то что я хотел))

Туманки включаются независимо от габаритов и ближнего света. т.е. можно включить туманки не включая габариты. Все зависит от того куда вы повесите массу.
Спасибо за внимание.

Hyundai Accent 2005, 102 л. с. — запчасти

Машины в продаже

Hyundai Accent, 2006

Hyundai Accent, 2007

Hyundai Accent, 2008

Hyundai Accent, 2006

Смотрите также

Комментарии 14

а куда лучше массу повесить-то, чтобы они работали просто с кнопки, без габаритов и тд?)

нужна помощь установил по вашей схеме только вот вспомнил что коричневый провод не обрезал а врезал в него провод от кнопки… теперь когда включаю кнопку пропадает звук на магнитоле . что делать ?

а при такой схеме подключения (когда птф вкл.) при открывании водительской двери пищалка будет работать? (как при включенном свете)

Поставил, только вниз не до конца опускаются.
Верхняя часть туманок упирается в бампер.
ЗЫ… Насколько большие отверстия нужно было вырезать? Я оставил в круг

У меня фишки под фарой лежат, где весь жгут проводов лежит

кроме фишек больше ничего не нужно. жгут уходит в общей пачке проводов к блокам реле.
Нужно только унопку подключить к фишкам которые находятся возле ног водителя. там нужно всего 3 провода подключить
1 — оранжевый с черной полосой — ведем к бордочку водилы, там в белой колодке черно-желтый провод, врезается в него. Отвечает за плюс
3 — зеленый с черной полосой — к кузову. сами догадались это минус
4 — коричневый с желтой полосой — к белой колодке за бардачком. это выход на реле.

остальные 2 и 5 нужно подключить к кнопке задних ПТФ. так же. 2 к 2 а 5 к 5. это подцветка кнопки

Спс, буду разбераться. Вот только туманки поменяю, привезли дорестайлинговые, блин(((((

А проводка до туманки дотянется? А то Я чет сомневаюсь, просто она лежит под фарами, а там довольно таки далеко до туманки.

не очень хорошо понял вопроса. отвечу так как понял.
Провода уже есть. нужно всего лишь подключить кнопку и вставить реле. в бампере есть с завода фишки для туманок. к ним и подключать нужно.

источник

Gunner67 › Блог › Установка ПТФ в Hyundai Accent

Начну с того что мне на месяц перепал Hyundai Accent, ну а так как с моей машиной производились кое какие доработки(чуть позже в бж) и мне было скучно, я решил заняться облагораживание данного авто.
Одной из интересных доработок на мой взгляд, это установка птф. В общем с покупкой птф была своя канитель, но всё они были куплены.
Заехал к официалам узнать, что они возьмут за установку, ме завернул 3500 руб. я посчитал что оно того не стоит и что смогу всё сам.
Приехав домой почитал и принялся за дело.

Провода в большинстве комплектаций уже выведены, они лежат под фарами.И стоит их только оттуда достать.

Для установки нам потребуется:
1. Комплект птф — 1500 р.
2. Провода 3 метра
3. Клемы мамы маленькие.
4. Набор термоусадок 30 р.
5. Кнопка птф(93740-25000) — 490 р.
6. Реле птф(95224-2D000) — 100 р.
7. Канцелярский нож с набором лезвий
8. Короткая фигурная отвертка
9. Короткие саморезы 6 шт.
10. Герметик силиконовый ABRO прозрачный 100 р.

Берём нож и аккуратно вырезаем отверстие в бампере, на фото видно как.(фото не моё)

По крепежу и подгону птф думаю проблем не должно возникнуть.Можно поставить не снимая бампер, а можно снять для удобства.Мануал по снятию бампера есть в интернете.

Дальше переходим к электрической части работы.

Есть 2 варианта подключения птф.
Первый:
Схема при которой птф работают как ДХО(без габаритов), но минус этой схемы в том, что даже при отсутствующем ключе в замке зажигания горит лампочка нажатой кнопки(соответственно если кнопка нажата)
Нам необходимо подключить 4 провода к кнопке задних ПТФ, и один длинный к желтой колодке в районе бардачка водителя.

1 — оранжевый с черной полосой — к колодке задних ПТФ
2 — черный — к колодке задних ПТФ
3 — зеленый с черной полосой — к колодке задних ПТФ
4 — коричневый с желтой полосой — к желтой колодке за бардачком
5 — зеленый с оранжевой полосой — к колодке задних ПТФ

Второй:
По этой схеме все отлично работает, можно оставлять кнопку нажатой, ничего гореть не будет на ней при отсутствии ключа, но включаются птф от габаритов!
Я выбрал второй вариант
